本公司生產的成套油脂設備,依托國內多所科研院校,引進國外先進的技術,適合制取各種動植物油脂

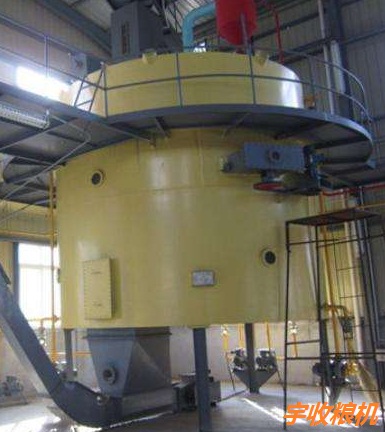

平轉浸出器
平轉浸出器是國內外應用最多的浸出器,其特點是料層高、混合油濃度高、混合油含粕末少,結構簡單、運轉平穩、故障率低、易于檢修等。我公司在大型平轉浸出器的設計和制作方面經驗豐富。
平轉浸出器的固定柵板采用不銹鋼材料,并增加了橫向柵板,防止?jié)?/span>混合油倒流入落料格,從而保證浸出效果。
采用γ射線料位控制進料,充分保證進料均勻平整穩定,使存料箱中料位保持一定的高度,起到料封作用,避免溶劑跑冒,同時也大大改善浸出效果。
下料裝置采用兩個撥料翅形式所構成的撥料鍋,將瞬間落下的物料均勻連續不斷的卸入濕粕刮板之中,既能緩沖浸出器下料時對濕粕刮板的沖擊,又能使?jié)衿晒伟骞瘟暇鶆颍瑥氐捉鉀Q了落料斗搭橋和濕粕系統的不穩定,相應也延長了刮板的使用壽命。
浸出器傳動采用整體鑄造的齒條傳動,運轉平穩,使用壽命長,動力小。
處理不同的物料采用不同的噴淋工藝和料層高度。
型號、參數
型號 | 處理量(t/d) | 轉格直徑 | 轉速 | 功率(KW) |
JCP220 | 15-20 | φ 2200 | 129 | 1.5 |
JCP280 | 25-30 | φ 2800 | 129 | 1.5 |
JCP350 | 40-50 | φ 3500 | 129 | 2.2 |
JCP420 | 70-80 | φ 4200 | 129 | 2.2 |
JCP480 | 90-120 | φ 4500 | 129 | 3 |
JCP550 | 140-160 | φ 5500 | 129 | 4 |
JCP600 | 180-220 | φ 6000 | 129 | 4 |
JCP660 | 280-320 | φ 6600 | 130 | 4/5.5 |
JCP720 | 380-420 | φ 7200 | 90~120 | 5.5 |
JCP800 | 450-520 | φ 8000 | 90~120 | 5.5 |

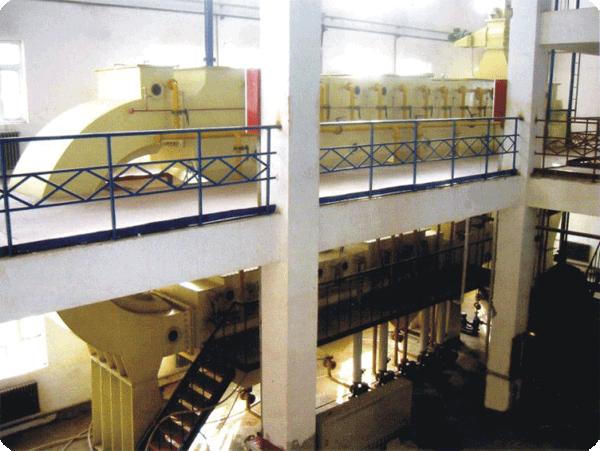

環形浸出器
環形浸出器也采用不銹鋼柵板,浸出器本身有預浸段、主浸段、瀝干段。且在浸出過程中油料可翻動增加浸出的均勻性。
獨特的本格噴淋方式保證了良好的浸出效果。
特殊的卸料系統,可任意可調的轉速,把浸出器落下的濕粕均勻的對濕粕刮板喂料,緩解了濕料對濕粕刮板的沖擊,保證了蒸脫機脫溶時間的穩定,解決了由于濕料拉空,蒸脫機混合氣體由濕粕刮板倒灌入浸出器等一系列問題。
環形浸出器優點:噸位大,料層均勻,混合油利用率高,濃度遞度大,噴淋滲透快,瀝干快,濕粕含溶低。
型號、參數
型號 | HXJ150 | HXJ180 | HXJ200 | HXJ250 | HXJ280 | HXJ300 | HXJ350 | HXJ400 |
處理量( T/D) | 200-300 | 300-450 | 500-600 | 700-1000 | 1200-1500 | 1800-2500 | 3000-4000 | 5000-6000 |
功率 | 3 - 30kw | |||||||
浸出格寬度 (cm) | 150 | 180 | 220 | 250 | 280 | 300 | 350 | 400 |

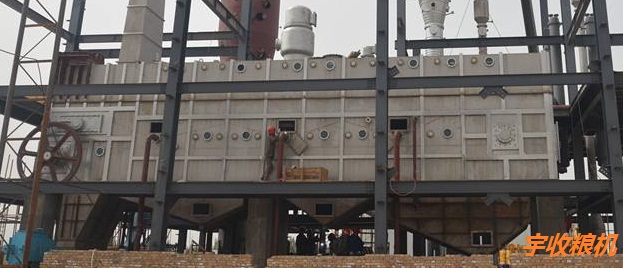

箱鏈式浸出器
工作原理是:經軋成胚片或膨化的油料進入浸出器的拖鏈框內,并形成一定的料層高度,此時,溶劑經噴淋管對油料進行大量噴淋,并在料層上表面建立一定的液位,與此同時,通過傳動裝置驅動的鏈條刮板將油料在拖鏈框中均勻緩慢向前推動。每個框中的油料相互隔離,在浸出過程中相互不受影響,前后兩次浸出的混合油相互滲透量較少,因此混合油濃度梯度大,增加浸出的傳質動力。拖鏈框可在上下二段水平的柵板上來回拖動油料,提高了設備的利用率,且浸出過程中油料在浸出一段后翻動一次再浸出第二次,增加了浸出油料的均勻性。當油料受到溶劑(混合油)反復不斷地噴淋、浸泡,油料內的油脂被慢慢溶解析出,并溶于溶劑中(俗稱混合油)。
混合油則通過柵板過濾流入集油斗,然后用混合油泵將濃度較高的混合油打入暫存罐,并輸送至蒸發汽提工段。濃度較低的混合油繼續參與循環噴淋。
當油料經過近1個小時的浸出后,其油分完全提取。經過浸出后的餅渣由鏈條刮板推入浸出器的出粕口,并通過濕粕刮板送入蒸脫機進行溶劑回收。
技術特點
1) 密封性好,溶劑利用率高。
2) 變頻調整,溶劑滲透效果優。
3) 采用推料箱結構,混合油在料層不串流,保證各個噴淋段濃度。
4) 全段物料和溶劑逆流,混合油濃度高。
5) 自動調速裝置,保證了機器故障率低。
主要參數
型號 | TLJ150 | TLJ180 | TLJ200 | TLJ250 | TLJ280 | TLJ300 | TLJ350 | TLJ400 |
產量( T/D) | 200-300 | 300-450 | 500-600 | 700-1000 | 1200-1500 | 1800-2500 | 3000-4000 | 5000-6000 |
防爆電機 | 3 - 30kw | |||||||
浸出格寬度 (cm) | 150 | 180 | 220 | 250 | 280 | 300 | 350 | 400 |
工作壓力 | -0.025 -- - 0.035 MPa | |||||||
重量 | 15 - 200噸 |
